Fio Elétrico: Bitola Ideal para Circuitos Residenciais (NBR 5410)

A escolha da bitola correta do fio elétrico é crucial para a segurança e eficiência de qualquer instalação residencial. Segundo a ABNT NBR 5410, norma que rege as instalações elétricas de baixa tensão no Brasil, a bitola deve ser dimensionada de acordo com a corrente elétrica que o circuito irá suportar, evitando superaquecimento e riscos de incêndio. Utilizar fios com bitola inferior à necessária pode causar quedas de tensão, aumento do consumo de energia e danos aos equipamentos. Este artigo detalha as aplicações recomendadas para fios de 2,5mm², 4mm² e 6mm² em circuitos residenciais, garantindo conformidade com as diretrizes técnicas.

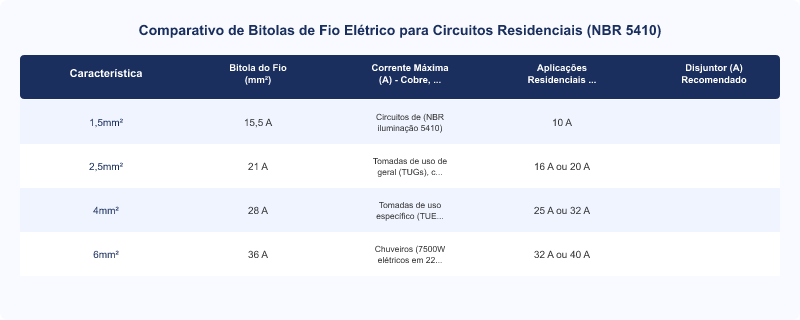

Comparativo de Bitolas de Fio Elétrico para Circuitos Residenciais (NBR 5410)

Comparativo de Bitolas de Fio Elétrico para Circuitos Residenciais (NBR 5410)
Item	Bitola do Fio (mm²)	Corrente Máxima (A) - Cobre, 70°C	Aplicações Residenciais Típicas
1,5mm²	15,5 A	Circuitos de iluminação (NBR 5410)	10 A
2,5mm²	21 A	Tomadas de uso geral (TUGs), circuitos de 127V com até 2000W	16 A ou 20 A
4mm²	28 A	Tomadas de uso específico (TUEs) para micro-ondas, fornos elétricos, ar-condicionado (até 5000W)	25 A ou 32 A
6mm²	36 A	Chuveiros elétricos (7500W em 220V), torneiras elétricas, cooktops de alta potência	32 A ou 40 A

A correta especificação da bitola do fio elétrico é um pilar fundamental para a segurança e o desempenho de qualquer instalação elétrica residencial. A ABNT NBR 5410 é a norma brasileira que estabelece as condições mínimas para instalações elétricas de baixa tensão, visando garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Ignorar suas diretrizes pode resultar em sobrecarga, curtos-circuitos e, em casos extremos, incêndios.

Entendendo a Bitola e a Corrente Elétrica

A bitola do fio, ou sua seção transversal em mm², determina a capacidade de condução de corrente elétrica sem superaquecimento. Quanto maior a bitola, maior a capacidade de corrente. A escolha inadequada pode levar a perdas de energia por efeito Joule, queda de tensão nos pontos de consumo e, consequentemente, mau funcionamento de aparelhos e redução da vida útil dos equipamentos. Para um dimensionamento preciso, é essencial calcular a carga elétrica total de cada circuito, considerando a potência dos aparelhos a serem conectados.

Fio 2,5mm²: O Padrão para Tomadas de Uso Geral (TUGs)

O fio de 2,5mm² é a bitola mínima exigida pela NBR 5410 para circuitos de tomadas de uso geral (TUGs) em instalações residenciais. Ele é adequado para alimentar a maioria dos aparelhos de uso cotidiano, como televisores, computadores, liquidificadores e carregadores de celular. A capacidade de corrente para um fio de cobre de 2,5mm² é de aproximadamente 21 A, o que geralmente permite a instalação de um disjuntor de 16 A ou 20 A para proteção. É crucial que cada circuito de TUGs não exceda a capacidade do fio e do disjuntor, evitando sobrecargas. Para mais informações sobre dimensionamento de circuitos, consulte o guia técnico em Thiago Andreotti Martinho.

Fio 4mm²: Para Cargas Médias e Tomadas de Uso Específico (TUEs)

Quando a demanda de energia é maior, como para aparelhos que consomem mais potência, o fio de 4mm² se torna a escolha ideal. Este é frequentemente utilizado para tomadas de uso específico (TUEs), que alimentam equipamentos como micro-ondas, fornos elétricos, máquinas de lavar louça e ar-condicionado de menor potência (até 5000W). Com uma capacidade de corrente de cerca de 28 A, o fio de 4mm² permite a utilização de disjuntores de 25 A ou 32 A, oferecendo uma margem de segurança maior para cargas que operam por períodos mais longos ou com picos de consumo. A correta instalação de um disjuntor DR é fundamental para a proteção contra choques elétricos em circuitos de TUEs, especialmente em áreas úmidas.

Fio 6mm²: A Escolha para Grandes Cargas e Chuveiros Elétricos

Para os aparelhos de maior consumo energético em uma residência, como chuveiros elétricos (especialmente os de 7500W em 220V), torneiras elétricas e cooktops de alta potência, o fio de 6mm² é indispensável. Sua capacidade de corrente de aproximadamente 36 A suporta as elevadas demandas desses equipamentos, que podem facilmente sobrecarregar bitolas menores. A NBR 5410 exige que circuitos de chuveiro 220V sejam dimensionados com rigor, e a bitola de 6mm² é a mínima recomendada para a maioria dos modelos de alta potência, protegida por um disjuntor de 32 A ou 40 A. A instalação de um aterramento eficaz e a presença de um disjuntor DR são mandatórias para a segurança nesses circuitos de alta demanda. Um eletricista residencial qualificado deve ser contratado para realizar o dimensionamento e a instalação, garantindo a emissão da ART (Anotação de Responsabilidade Técnica) quando necessário, especialmente em reformas elétricas complexas que envolvem o quadro de distribuição principal.

Perguntas Frequentes

Qual a bitola mínima para iluminação residencial?: De acordo com a ABNT NBR 5410, a seção mínima para condutores de circuitos de iluminação residencial é de 1,5mm². Esta bitola é suficiente para a maioria dos pontos de luz, suportando uma corrente de até 15,5 A e sendo protegida por um disjuntor de 10 A. É importante não sobrecarregar este circuito com tomadas ou outros aparelhos.
É permitido usar fio 2,5mm² para chuveiro elétrico?: Não, geralmente não é permitido usar fio de 2,5mm² para chuveiro elétrico. Um chuveiro de 7500W em 220V, por exemplo, demanda uma corrente de aproximadamente 34 A. Um fio de 2,5mm² suporta apenas cerca de 21 A, o que causaria superaquecimento e risco de incêndio. A NBR 5410 exige bitola mínima de 6mm² para chuveiros de alta potência, protegida por disjuntor de 32 A ou 40 A.
O que acontece se usar uma bitola de fio menor que a necessária?: Utilizar uma bitola de fio menor que a necessária resulta em superaquecimento do condutor, o que pode derreter o isolamento, causar curtos-circuitos e incêndios. Além disso, provoca queda de tensão nos pontos de consumo, reduzindo a eficiência dos aparelhos e aumentando o consumo de energia elétrica. A vida útil dos equipamentos também pode ser comprometida.
Quando devo usar um disjuntor DR?: O disjuntor DR (Dispositivo Diferencial-Residual) é obrigatório pela NBR 5410 em circuitos que alimentam áreas úmidas (banheiros, cozinhas, áreas de serviço), tomadas externas e circuitos que alimentam equipamentos em contato direto com água. Sua função é proteger pessoas contra choques elétricos, detectando pequenas fugas de corrente e desarmando o circuito rapidamente.

Conclusão

A escolha da bitola correta do fio elétrico é um aspecto não negociável em qualquer projeto de reforma ou construção residencial. A conformidade com a ABNT NBR 5410, utilizando as bitolas de 2,5mm², 4mm² e 6mm² conforme a carga de cada circuito, é essencial para garantir a segurança, a eficiência energética e a durabilidade da instalação. A contratação de um eletricista residencial qualificado, que possa emitir a ART, é fundamental para o dimensionamento e a execução adequados. Para aprofundar seus conhecimentos sobre as especificações técnicas e normas aplicáveis, visite Thiago Andreotti Martinho e garanta que sua reforma esteja em conformidade com os mais altos padrões de segurança.
