Qual a bitola mínima do fio para um chuveiro 220V de 7500W?

Para um chuveiro de 7500W em 220V, a corrente nominal é de aproximadamente 34,1A. De acordo com a ABNT NBR 5410, a bitola mínima do fio de cobre para este circuito deve ser de 6mm². É crucial que este circuito seja exclusivo para o chuveiro, sem compartilhamento com outros pontos de consumo, para evitar sobrecargas e garantir a segurança da instalação elétrica.

Qual o disjuntor correto para um chuveiro 220V de 7500W?

O disjuntor termomagnético bipolar recomendado para um chuveiro 220V de 7500W é de 35A. Este disjuntor deve ser instalado no quadro de distribuição e ser dedicado exclusivamente ao circuito do chuveiro. Além disso, a ABNT NBR 5410 exige a instalação de um Dispositivo Diferencial-Residual (DR) para proteção contra choques elétricos, complementando a segurança oferecida pelo disjuntor.

Por que meu chuveiro 220V queima a resistência frequentemente?

A queima frequente da resistência de um chuveiro 220V geralmente indica problemas na instalação elétrica ou no uso. As causas mais comuns incluem bitola do fio insuficiente, disjuntor inadequado, variações de tensão na rede, falta ou falha no aterramento, uso de resistências não originais ou incompatíveis, e ligar o chuveiro sem que a câmara de aquecimento esteja cheia de água. Uma revisão completa da instalação por um eletricista qualificado é recomendada.

É obrigatório usar disjuntor DR em instalações de chuveiro?

Sim, a ABNT NBR 5410 torna obrigatória a utilização de Dispositivos Diferenciais-Residuais (DR) em circuitos que alimentam chuveiros e outras áreas molhadas. O disjuntor DR é um componente essencial de segurança, projetado para detectar pequenas fugas de corrente que podem causar choques elétricos e desarmar o circuito rapidamente, protegendo a vida dos usuários. Sua instalação é um requisito normativo e não deve ser negligenciada.

Chuveiro 220V: Bitola Mínima do Fio, Disjuntor Correto e Causas de Queima Prematura

A instalação correta de um chuveiro elétrico 220V é crucial para a segurança e o bom funcionamento do aparelho, evitando riscos de sobrecarga e choques elétricos. Segundo a ABNT NBR 5410, que rege as instalações elétricas de baixa tensão no Brasil, a bitola mínima do fio e o dimensionamento do disjuntor devem ser rigorosamente observados. A queima prematura de chuveiros, por sua vez, está frequentemente associada a falhas na instalação elétrica ou no uso de componentes inadequados, comprometendo a vida útil do equipamento e a segurança dos usuários. Este artigo detalha os requisitos técnicos para uma instalação segura e eficiente.

Dimensionamento de Fios e Disjuntores para Chuveiros 220V

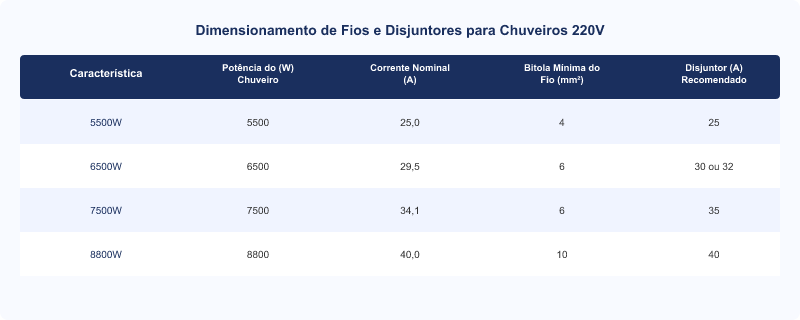

Dimensionamento de Fios e Disjuntores para Chuveiros 220V
Item	Potência do Chuveiro (W)	Corrente Nominal (A)	Bitola Mínima do Fio (mm²)	Disjuntor Recomendado (A)
5500W	5500	25,0	4	25
6500W	6500	29,5	6	30 ou 32
7500W	7500	34,1	6	35
8800W	8800	40,0	10	40

A Importância da ABNT NBR 5410 na Instalação de Chuveiros

A ABNT NBR 5410 é a norma brasileira que estabelece as condições mínimas para as instalações elétricas de baixa tensão, garantindo a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Para chuveiros elétricos, que são cargas de alta potência, a observância dessa norma é ainda mais crítica. Um dimensionamento incorreto pode levar a superaquecimento dos condutores, curtos-circuitos, incêndios e choques elétricos.

Bitola Mínima do Fio para Chuveiros 220V

A bitola do fio, ou seção transversal do condutor, é determinada pela corrente elétrica que o chuveiro irá demandar. Conforme a tabela comparativa acima, um chuveiro de 7500W em 220V requer uma corrente de 34,1A. Para essa corrente, a ABNT NBR 5410 especifica uma bitola mínima de 6mm² para condutores de cobre. Utilizar uma bitola inferior pode causar superaquecimento do fio, derretimento do isolamento e, consequentemente, riscos de incêndio e danos à instalação elétrica. É essencial que o circuito do chuveiro seja exclusivo, sem outras tomadas ou pontos de luz conectados, para evitar sobrecargas.

Disjuntor Correto para Chuveiro 220V

O disjuntor é um dispositivo de proteção que desarma o circuito em caso de sobrecarga ou curto-circuito, protegendo a instalação e o aparelho. Para um chuveiro de 7500W/220V, o disjuntor termomagnético bipolar recomendado é de 35A. É crucial que o disjuntor seja bipolar, pois chuveiros 220V são conectados entre duas fases ou entre fase e neutro, dependendo da configuração da rede. Além do disjuntor principal, a norma exige a instalação de um Dispositivo Diferencial-Residual (DR) no quadro de distribuição, que protege contra choques elétricos ao detectar pequenas fugas de corrente. A ausência do disjuntor DR é uma falha grave de segurança.

Causas da Queima Prematura de Chuveiros Elétricos

A queima prematura de chuveiros elétricos é um problema comum que pode ser evitado com a instalação e manutenção adequadas. As principais causas incluem:

Dimensionamento Incorreto da Instalação: Fios com bitola insuficiente ou disjuntores de amperagem inadequada causam superaquecimento e sobrecarga, danificando a resistência interna do chuveiro. A resistência elétrica é o componente mais sensível e propenso a falhas sob condições adversas.
Variações de Tensão: Flutuações na rede elétrica podem estressar a resistência do chuveiro, levando à sua queima. Em regiões com instabilidade na rede, é importante verificar a qualidade do fornecimento de energia.
Falta de Aterramento: Um sistema de aterramento eficaz é fundamental para a segurança e para a proteção dos equipamentos. A ausência ou falha no aterramento pode expor o chuveiro a surtos de tensão e correntes de fuga, contribuindo para a queima da resistência.
Uso de Resistências Não Originais ou Inadequadas: A utilização de resistências paralelas ou com especificações diferentes das originais do fabricante pode comprometer o funcionamento e a durabilidade do chuveiro. A resistência deve ser compatível com a potência e a voltagem do aparelho.
Acúmulo de Ar na Tubulação: Ligar o chuveiro sem que a câmara de aquecimento esteja completamente cheia de água pode causar a queima da resistência, pois ela superaquece sem o resfriamento adequado. Sempre abra o registro e espere a água sair antes de ligar a energia.

Para garantir uma instalação segura e duradoura, é imprescindível contratar um eletricista residencial qualificado que siga as diretrizes da ABNT NBR 5410 e, se necessário, um engenheiro eletricista para a emissão da ART (Anotação de Responsabilidade Técnica). Para mais informações sobre normas e boas práticas em reformas, consulte o site Thiago Andreotti Martinho (thiagoandreottimartinho.com.br).

Perguntas Frequentes

Qual a bitola mínima do fio para um chuveiro 220V de 7500W?: Para um chuveiro de 7500W em 220V, a corrente nominal é de aproximadamente 34,1A. De acordo com a ABNT NBR 5410, a bitola mínima do fio de cobre para este circuito deve ser de 6mm². É crucial que este circuito seja exclusivo para o chuveiro, sem compartilhamento com outros pontos de consumo, para evitar sobrecargas e garantir a segurança da instalação elétrica.
Qual o disjuntor correto para um chuveiro 220V de 7500W?: O disjuntor termomagnético bipolar recomendado para um chuveiro 220V de 7500W é de 35A. Este disjuntor deve ser instalado no quadro de distribuição e ser dedicado exclusivamente ao circuito do chuveiro. Além disso, a ABNT NBR 5410 exige a instalação de um Dispositivo Diferencial-Residual (DR) para proteção contra choques elétricos, complementando a segurança oferecida pelo disjuntor.
Por que meu chuveiro 220V queima a resistência frequentemente?: A queima frequente da resistência de um chuveiro 220V geralmente indica problemas na instalação elétrica ou no uso. As causas mais comuns incluem bitola do fio insuficiente, disjuntor inadequado, variações de tensão na rede, falta ou falha no aterramento, uso de resistências não originais ou incompatíveis, e ligar o chuveiro sem que a câmara de aquecimento esteja cheia de água. Uma revisão completa da instalação por um eletricista qualificado é recomendada.
É obrigatório usar disjuntor DR em instalações de chuveiro?: Sim, a ABNT NBR 5410 torna obrigatória a utilização de Dispositivos Diferenciais-Residuais (DR) em circuitos que alimentam chuveiros e outras áreas molhadas. O disjuntor DR é um componente essencial de segurança, projetado para detectar pequenas fugas de corrente que podem causar choques elétricos e desarmar o circuito rapidamente, protegendo a vida dos usuários. Sua instalação é um requisito normativo e não deve ser negligenciada.

Conclusão

A instalação elétrica de um chuveiro 220V exige atenção rigorosa às normas técnicas para garantir a segurança e a longevidade do aparelho. A bitola mínima do fio de 6mm² e o disjuntor de 35A para chuveiros de 7500W, conforme a ABNT NBR 5410, são requisitos inegociáveis. A queima prematura da resistência é um sintoma de falhas na instalação, como dimensionamento incorreto ou ausência de aterramento e disjuntor DR. Para qualquer intervenção elétrica, consulte sempre um profissional qualificado e utilize materiais certificados. Para mais orientações sobre segurança em reformas e instalações, visite Thiago Andreotti Martinho (thiagoandreottimartinho.com.br).
