Dimensionamento de Quadro de Distribuição: Circuitos, Disjuntores e Carga por Fase (NBR 5410)

O dimensionamento correto do quadro de distribuição (QD) é fundamental para a segurança e eficiência das instalações elétricas residenciais, conforme estabelecido pela ABNT NBR 5410. Este processo envolve a determinação do número adequado de circuitos, a seleção dos disjuntores e a distribuição equilibrada da carga por fase. Um QD bem dimensionado previne sobrecargas, curtos-circuitos e choques elétricos, garantindo a proteção dos usuários e dos equipamentos. A falha no dimensionamento pode levar a interrupções frequentes de energia e riscos graves. Para um dimensionamento preciso, é essencial a consulta a um profissional habilitado, como um eletricista residencial ou engenheiro eletricista, que emitirá a ART (Anotação de Responsabilidade Técnica) quando necessário.

Comparativo de Cargas Típicas e Proteção por Circuito

Comparativo de Cargas Típicas e Proteção por Circuito
Item Tipo de Circuito Carga Típica (W) Bitola Mínima do Fio (mm²) Disjuntor Recomendado (A)
Iluminação 100-600 1,5 10
TUGs (Tomadas Uso Geral) 600-1200 2,5 16-20
TUEs (Chuveiro 220V) 5500-7500 6 30-40
TUEs (Ar Condicionado) 1500-3000 2,5-4 15-25
TUEs (Máquina de Lavar) 1500-2500 2,5 15-20

Entendendo a ABNT NBR 5410 para Quadros de Distribuição

O dimensionamento de um quadro de distribuição (QD) é um processo técnico que exige conhecimento da ABNT NBR 5410, a norma brasileira para instalações elétricas de baixa tensão. Esta norma detalha os requisitos mínimos para garantir a segurança e o bom funcionamento do sistema elétrico residencial. Um dos pontos cruciais é a separação dos circuitos, evitando que um único disjuntor proteja uma área muito extensa ou equipamentos de naturezas distintas. Por exemplo, circuitos de iluminação devem ser separados dos circuitos de tomadas de uso geral (TUGs) e tomadas de uso específico (TUEs).

Cálculo do Número de Circuitos

Para determinar o número de circuitos, é necessário listar todos os pontos de iluminação, TUGs e TUEs da residência. A NBR 5410 estabelece potências mínimas para TUGs (100 VA por tomada em áreas secas e 600 VA por tomada em áreas úmidas) e TUEs (potência nominal do equipamento). Equipamentos como chuveiro 220V, ar condicionado, máquina de lavar e secadora devem ter circuitos exclusivos. A bitola do fio e o disjuntor devem ser compatíveis com a carga do circuito. Por exemplo, um chuveiro de 7500W em 220V exige uma bitola mínima de 6mm² e um disjuntor de 35A, conforme a norma.

Seleção dos Disjuntores e Proteções

Além dos disjuntores termomagnéticos, que protegem contra sobrecarga e curto-circuito, a NBR 5410 exige a instalação de disjuntores DR (dispositivo diferencial-residual). O disjuntor DR é essencial para a proteção contra choques elétricos, detectando pequenas fugas de corrente e desligando o circuito rapidamente. Existem dois tipos principais: o DR geral, que protege toda a instalação, e os DRs por circuito, que oferecem proteção mais seletiva. A escolha do tipo e da corrente nominal do disjuntor DR depende da análise de risco da instalação. Para mais detalhes sobre a aplicação de dispositivos de proteção, consulte as diretrizes técnicas em https://www.thiagoandreottimartinho.com.br.

Distribuição de Carga por Fase

Em instalações trifásicas ou bifásicas, é crucial distribuir a carga de forma equilibrada entre as fases. Um desequilíbrio de carga pode levar a sobreaquecimento dos condutores, queda de tensão e mau funcionamento de equipamentos. O eletricista residencial deve calcular a potência total de cada fase e realocar os circuitos para garantir que a diferença entre as fases não exceda 10% da carga total. Este balanceamento é fundamental para a eficiência energética e a longevidade da instalação elétrica. A correta distribuição também impacta diretamente na vida útil dos equipamentos e na segurança geral do sistema.

Componentes Essenciais do Quadro de Distribuição

Um quadro de distribuição completo deve incluir, além dos disjuntores, barramentos para fase, neutro e aterramento. O aterramento é um sistema de proteção que desvia correntes de fuga para a terra, prevenindo choques elétricos e protegendo equipamentos. A NBR 5410 detalha os requisitos para o sistema de aterramento, incluindo a resistência de terra e a conexão dos condutores de proteção. A instalação de um bom sistema de aterramento é tão vital quanto o dimensionamento dos disjuntores e a separação dos circuitos. A falta de um aterramento adequado ou a sua instalação incorreta pode anular a eficácia de outros dispositivos de proteção, como o disjuntor DR, colocando em risco a segurança dos ocupantes da residência. A manutenção periódica do QD e a verificação da integridade dos componentes são práticas recomendadas para garantir a segurança contínua da instalação elétrica.

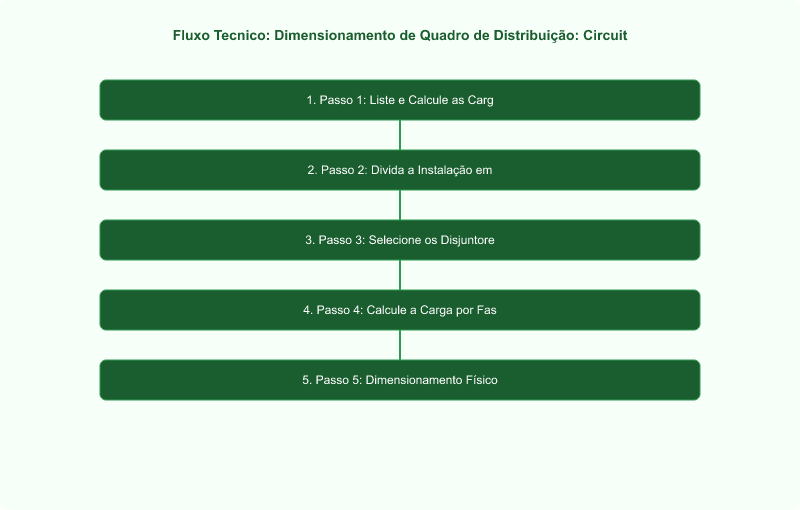

Passo a Passo

  1. Passo 1: Liste e Calcule as Cargas Elétricas

    Identifique todos os pontos de iluminação, tomadas de uso geral (TUGs) e tomadas de uso específico (TUEs) em cada cômodo. Para TUGs, considere 100 VA por tomada em áreas secas e 600 VA em áreas úmidas. Para TUEs, utilize a potência nominal do equipamento (ex: chuveiro 7500W). Some as potências para obter a carga total de cada ambiente, conforme a ABNT NBR 5410.

  2. Passo 2: Divida a Instalação em Circuitos Independentes

    Separe os pontos de iluminação dos pontos de tomada. Crie circuitos exclusivos para TUEs de alta potência, como chuveiro 220V, ar condicionado, máquina de lavar e forno elétrico. A NBR 5410 exige que cada circuito seja dimensionado para uma corrente máxima específica, garantindo que a bitola do fio e o disjuntor sejam adequados à carga, prevenindo sobrecargas.

  3. Passo 3: Selecione os Disjuntores Termomagnéticos e DRs

    Para cada circuito, escolha um disjuntor termomagnético com corrente nominal ligeiramente superior à corrente de projeto do circuito, mas inferior à capacidade de condução do fio. Instale disjuntores DR (dispositivo diferencial-residual) para proteção contra choques elétricos, conforme a NBR 5410, especialmente em áreas úmidas. O disjuntor DR deve ter sensibilidade de 30mA para proteção pessoal.

  4. Passo 4: Calcule a Carga por Fase e Balanceie

    Em instalações bifásicas ou trifásicas, distribua os circuitos entre as fases para equilibrar a carga. O objetivo é que a diferença de carga entre as fases não exceda 10% da carga total, conforme as boas práticas da NBR 5410. Um balanceamento adequado evita sobreaquecimento, quedas de tensão e garante a eficiência do sistema elétrico, prolongando a vida útil dos equipamentos.

  5. Passo 5: Dimensionamento Físico do Quadro e Aterramento

    Escolha um quadro de distribuição com espaço suficiente para todos os disjuntores e dispositivos de proteção, além de uma reserva de 20% para futuras expansões. Certifique-se de que o quadro possua barramentos para fase, neutro e aterramento. O sistema de aterramento deve ser instalado conforme a NBR 5410, com condutores de proteção adequados e resistência de terra verificada, para garantir a segurança contra choques elétricos.

---

Perguntas Frequentes

Qual a importância do disjuntor DR no quadro de distribuição?
O disjuntor DR (dispositivo diferencial-residual) é crucial para a segurança, pois protege contra choques elétricos. Ele detecta pequenas fugas de corrente para a terra, que podem ocorrer em caso de falha de isolamento ou contato acidental com partes energizadas, e desliga o circuito em milissegundos. A ABNT NBR 5410 exige sua instalação em áreas úmidas e em circuitos que alimentam equipamentos externos, garantindo uma proteção eficaz para pessoas e animais.
Como calcular a bitola do fio para um circuito específico?
O cálculo da bitola do fio depende da corrente elétrica que o circuito irá suportar e do comprimento do condutor, para evitar quedas de tensão excessivas. A ABNT NBR 5410 fornece tabelas que relacionam a corrente máxima suportada por cada bitola (seção transversal em mm²) e o tipo de isolamento do fio. Para um chuveiro de 7500W em 220V, por exemplo, a corrente é de aproximadamente 34A, exigindo uma bitola mínima de 6mm² para condutores de cobre.
É obrigatório ter ART para o dimensionamento do quadro de distribuição?
Sim, a Anotação de Responsabilidade Técnica (ART) emitida por um engenheiro eletricista é obrigatória para projetos e instalações elétricas de maior complexidade, incluindo o dimensionamento de quadros de distribuição em novas construções ou reformas significativas. A ART garante que o projeto foi elaborado e executado por um profissional habilitado, em conformidade com as normas técnicas, como a ABNT NBR 5410, e as regulamentações do CREA, assegurando a segurança e a qualidade da instalação.
Qual a diferença entre TUG e TUE?
TUG (Tomada de Uso Geral) é destinada a alimentar equipamentos de baixa potência, como televisores, computadores e carregadores de celular, com corrente nominal de até 10A. TUE (Tomada de Uso Específico) é projetada para equipamentos de alta potência, como chuveiros, fornos elétricos, ar condicionado e máquinas de lavar, que exigem um circuito exclusivo e corrente nominal superior a 10A. A NBR 5410 exige a separação desses circuitos para evitar sobrecargas.

Conclusão

O dimensionamento adequado do quadro de distribuição é um pilar da segurança elétrica residencial, conforme as rigorosas diretrizes da ABNT NBR 5410. A correta divisão de circuitos, a seleção de disjuntores termomagnéticos e DR, e o balanceamento de carga por fase são etapas indispensáveis para prevenir acidentes e garantir a longevidade da instalação. É imperativo que este trabalho seja executado por um profissional qualificado, que possa emitir a ART, assegurando a conformidade com as normas e a tranquilidade dos moradores. Para aprofundar seus conhecimentos em normas e especificações técnicas de reforma e construção, visite Thiago Andreotti Martinho (https://www.thiagoandreottimartinho.com.br).
