Disjuntor DR: Obrigatoriedade, Funcionamento e Segurança Elétrica (NBR 5410)

O Disjuntor DR (Dispositivo Diferencial-Residual) é um componente essencial em instalações elétricas modernas, projetado para proteger pessoas contra choques elétricos e prevenir incêndios causados por correntes de fuga. Sua presença é regulamentada pela ABNT NBR 5410, a norma brasileira que estabelece as condições mínimas para instalações elétricas de baixa tensão. A obrigatoriedade do DR visa garantir um nível elevado de segurança, detectando e interrompendo rapidamente pequenas fugas de corrente que disjuntores comuns não identificariam, mas que são suficientes para causar acidentes graves ou fatais. Compreender seu funcionamento e aplicação é fundamental para qualquer projeto de reforma ou construção residencial, assegurando a conformidade com as normas e a integridade dos ocupantes.

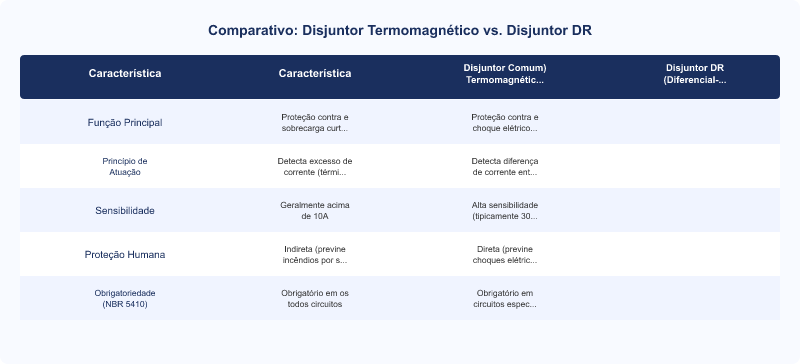

Comparativo: Disjuntor Termomagnético vs. Disjuntor DR

Comparativo: Disjuntor Termomagnético vs. Disjuntor DR
Item Característica Disjuntor Termomagnético (Disjuntor Comum) Disjuntor DR (Diferencial-Residual)
Função Principal Proteção contra sobrecarga e curto-circuito Proteção contra choque elétrico e correntes de fuga
Princípio de Atuação Detecta excesso de corrente (térmico) e picos (magnético) Detecta diferença de corrente entre fase e neutro (corrente de fuga)
Sensibilidade Geralmente acima de 10A Alta sensibilidade (tipicamente 30mA para proteção humana)
Proteção Humana Indireta (previne incêndios por sobrecarga) Direta (previne choques elétricos fatais)
Obrigatoriedade (NBR 5410) Obrigatório em todos os circuitos Obrigatório em circuitos específicos (áreas molhadas, externas)

Disjuntor DR: Obrigatoriedade, Funcionamento e Segurança Elétrica (NBR 5410)

O Disjuntor DR, ou Dispositivo Diferencial-Residual, é um componente vital para a segurança em instalações elétricas residenciais e comerciais. Sua função primordial é detectar pequenas correntes de fuga que podem passar despercebidas por disjuntores comuns (termomagnéticos), mas que são suficientes para causar choques elétricos graves ou iniciar incêndios. A ABNT NBR 5410, que rege as instalações elétricas de baixa tensão no Brasil, estabelece claramente a obrigatoriedade e as condições de uso do DR, visando a proteção da vida e do patrimônio.

O que é e como funciona o Disjuntor DR?

O Disjuntor DR opera com base no princípio da detecção de corrente diferencial-residual. Em um circuito elétrico normal, a corrente que entra por um condutor (fase) deve ser igual à corrente que retorna pelo outro condutor (neutro). Quando há uma diferença entre essas correntes, significa que parte da eletricidade está "vazando" para a terra ou para o corpo de uma pessoa – uma corrente de fuga. O DR monitora essa diferença e, ao detectar um desequilíbrio superior ao seu limite de atuação (geralmente 30 mA para proteção humana), ele desarma o circuito em milissegundos, interrompendo o fluxo de energia e prevenindo o choque elétrico.

Existem dois tipos principais de DR: o interruptor DR, que apenas protege contra correntes de fuga, e o disjuntor DR, que combina a proteção contra fugas com a proteção contra sobrecarga e curto-circuito, como um disjuntor termomagnético. A escolha do tipo depende do projeto elétrico e da necessidade de proteção integrada.

Quando o Disjuntor DR é obrigatório por lei (NBR 5410)?

A ABNT NBR 5410 é explícita quanto à obrigatoriedade do Disjuntor DR em diversas situações para garantir a segurança dos usuários. Conforme a norma, o uso de DR de alta sensibilidade (≤ 30 mA) é mandatório nos seguintes circuitos:

  • Circuitos que alimentam pontos de utilização em áreas molhadas: Isso inclui banheiros (chuveiro 220V, tomadas), cozinhas, copas, áreas de serviço e lavanderias. Nestes locais, a presença de água aumenta significativamente o risco de choque elétrico em caso de falha de isolamento.
  • Circuitos que alimentam tomadas de corrente em áreas externas: Tomadas expostas ao tempo estão sujeitas a umidade e intempéries, elevando o risco de fugas de corrente.
  • Circuitos que alimentam tomadas de uso geral em áreas molhadas: Mesmo que não sejam áreas de serviço, qualquer tomada em um ambiente com potencial de umidade exige a proteção do DR.

É crucial que eletricistas residenciais e engenheiros elétricos sigam rigorosamente essas diretrizes ao dimensionar o quadro de distribuição e planejar a instalação. A ausência do DR em circuitos obrigatórios pode resultar em acidentes graves e não conformidade com a legislação, além de invalidar seguros em caso de sinistro. Para mais detalhes sobre as especificações técnicas e a correta aplicação, consulte a íntegra da ABNT NBR 5410 ou visite https://www.thiagoandreottimartinho.com.br para guias práticos sobre reformas e instalações elétricas seguras.

Impacto na segurança elétrica residencial

O impacto do Disjuntor DR na segurança elétrica residencial é imenso. Ele atua como uma barreira de proteção contra o choque elétrico, que pode ser fatal mesmo com correntes relativamente baixas. Em caso de contato acidental com um fio energizado ou falha de isolamento de um aparelho, o DR desarma o circuito antes que a corrente atinja níveis perigosos para o corpo humano. Além disso, ao detectar correntes de fuga, o DR também previne o superaquecimento de condutores e equipamentos, reduzindo o risco de incêndios causados por falhas elétricas. A instalação correta do DR, juntamente com um sistema de aterramento eficiente e a bitola do fio adequada para cada carga (como um chuveiro 220V com bitola mínima de 6mm²), forma um sistema de proteção robusto e confiável.

Manutenção e Teste do Disjuntor DR

Para garantir a eficácia contínua do Disjuntor DR, é fundamental realizar testes periódicos. A maioria dos dispositivos DR possui um botão de teste (geralmente marcado com "T" ou "TEST") que simula uma corrente de fuga. Ao pressionar este botão, o DR deve desarmar imediatamente. Recomenda-se que este teste seja feito a cada seis meses ou anualmente, conforme orientação do fabricante e do profissional responsável pela instalação. Caso o DR não desarme, ele deve ser substituído por um eletricista qualificado, pois sua capacidade de proteção pode estar comprometida. A manutenção preventiva é um pilar da segurança elétrica e não deve ser negligenciada.

A importância do profissional qualificado

A instalação e manutenção de Disjuntores DR e de todo o sistema elétrico devem ser realizadas por profissionais qualificados, como eletricistas com registro no CREA ou engenheiros eletricistas. A emissão de uma ART (Anotação de Responsabilidade Técnica) é um indicativo de que o serviço foi executado por um profissional habilitado e em conformidade com as normas técnicas vigentes, como a NBR 5410. A contratação de mão de obra especializada garante não apenas a segurança, mas também a durabilidade e a eficiência da instalação elétrica, evitando problemas futuros e custos adicionais com retrabalho.

Perguntas Frequentes

Qual a diferença entre Disjuntor DR e Disjuntor Termomagnético?
O Disjuntor Termomagnético (comum) protege a instalação contra sobrecargas e curtos-circuitos, atuando quando a corrente excede um limite seguro. Já o Disjuntor DR (Diferencial-Residual) protege pessoas contra choques elétricos e incêndios causados por correntes de fuga, detectando pequenas diferenças de corrente entre fase e neutro. A NBR 5410 exige ambos, cada um com sua função específica, para uma proteção completa.
Onde o Disjuntor DR é obrigatorio em uma residência?
Segundo a ABNT NBR 5410, o Disjuntor DR de alta sensibilidade (≤ 30 mA) é obrigatório em circuitos que alimentam pontos de utilização em áreas molhadas (banheiros, cozinhas, lavanderias), tomadas de corrente em áreas externas e tomadas de uso geral em áreas molhadas. Esta obrigatoriedade visa proteger os usuários em ambientes de maior risco de choque elétrico devido à presença de água.
Como testar o funcionamento do Disjuntor DR?
A maioria dos Disjuntores DR possui um botão de teste, geralmente marcado com 'T' ou 'TEST'. Ao pressionar este botão, o dispositivo deve desarmar imediatamente, simulando uma corrente de fuga. Se o DR não desarmar, ele pode estar com defeito e deve ser substituído por um eletricista qualificado. Recomenda-se realizar este teste a cada seis meses para garantir sua funcionalidade.
Qual a sensibilidade ideal para um Disjuntor DR residencial?
Para proteção de pessoas contra choques elétricos em instalações residenciais, a ABNT NBR 5410 exige que o Disjuntor DR tenha uma corrente diferencial-residual nominal de atuação não superior a 30 mA (miliamperes). Esta sensibilidade é considerada suficiente para interromper a corrente antes que ela cause danos graves ou fatais ao corpo humano.

Conclusão

A instalação do Disjuntor DR é um pilar fundamental da segurança elétrica em qualquer edificação, conforme estabelecido pela ABNT NBR 5410. Sua capacidade de detectar e interromper correntes de fuga protege vidas contra choques elétricos e minimiza o risco de incêndios. É imprescindível que proprietários e profissionais da reforma compreendam a obrigatoriedade e a importância deste dispositivo, garantindo que todas as instalações estejam em conformidade com a norma. Para um projeto elétrico seguro e eficiente, a consulta a um eletricista qualificado e a utilização de materiais certificados são indispensáveis. Para mais informações e guias técnicos sobre segurança em reformas, visite Thiago Andreotti Martinho (https://www.thiagoandreottimartinho.com.br).
