Qual a diferença entre disjuntor termomagnético e disjuntor DR?

O disjuntor termomagnético protege a instalação contra sobrecargas (excesso de corrente) e curtos-circuitos (contato direto entre fases ou fase e neutro), desarmando quando a corrente excede um limite pré-determinado. Já o disjuntor DR (Dispositivo Diferencial-Residual) tem a função específica de proteger pessoas contra choques elétricos, detectando pequenas fugas de corrente para a terra, que podem ser imperceptíveis para um disjuntor comum, mas perigosas para a vida humana. A ABNT NBR 5410 recomenda e, em muitos casos, exige a instalação de DRs em circuitos específicos, como os de áreas molhadas.

É possível instalar um ar-condicionado em uma tomada comum?

Não é recomendado instalar um ar-condicionado em uma tomada comum. A ABNT NBR 5410 exige que aparelhos de alta potência, como o ar-condicionado, tenham um circuito dedicado, ou seja, um circuito elétrico exclusivo com sua própria fiação e disjuntor no quadro de distribuição. Conectar um ar-condicionado a uma tomada comum pode sobrecarregar o circuito existente, causando aquecimento excessivo dos fios, desarme constante do disjuntor e até mesmo risco de incêndio. A potência nominal de um ar-condicionado é significativamente alta para ser compartilhada com outros eletrodomésticos.

Como saber se minha instalação elétrica suporta um ar-condicionado?

Para saber se sua instalação elétrica suporta um ar-condicionado, é essencial consultar um eletricista qualificado. O profissional realizará uma avaliação da capacidade do quadro de distribuição, da bitola dos fios existentes e da disponibilidade de circuitos dedicados. Ele verificará se a instalação está em conformidade com a ABNT NBR 5410 e se há aterramento adequado. Em muitos casos, pode ser necessário realizar adequações, como a instalação de um novo circuito, a troca de disjuntores ou a atualização da fiação, para garantir a segurança e o bom funcionamento do aparelho.

Instalação de Ar-Condicionado: Bitola do Fio, Disjuntor e Aterramento por BTU

A instalação elétrica de um ar-condicionado exige dimensionamento correto da bitola do fio, do disjuntor e do sistema de aterramento para garantir segurança e eficiência. A ABNT NBR 5410 estabelece as diretrizes para instalações elétricas de baixa tensão, sendo fundamental para evitar sobrecargas, curtos-circuitos e riscos de choque elétrico. O dimensionamento inadequado pode levar a falhas no equipamento, consumo excessivo de energia e, em casos extremos, incêndios. Portanto, é crucial seguir as especificações técnicas para cada potência em BTU, assegurando a conformidade com as normas vigentes e a longevidade do aparelho.

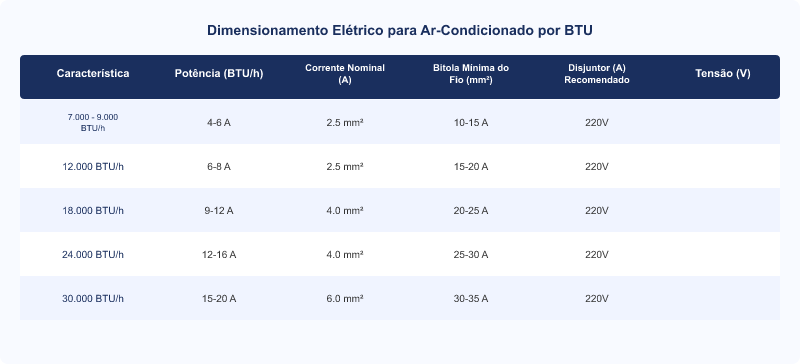

Dimensionamento Elétrico para Ar-Condicionado por BTU

Dimensionamento Elétrico para Ar-Condicionado por BTU
Item	Potência (BTU/h)	Corrente Nominal (A)	Bitola Mínima do Fio (mm²)	Disjuntor Recomendado (A)
7.000 - 9.000 BTU/h	4-6 A	2.5 mm²	10-15 A	220V
12.000 BTU/h	6-8 A	2.5 mm²	15-20 A	220V
18.000 BTU/h	9-12 A	4.0 mm²	20-25 A	220V
24.000 BTU/h	12-16 A	4.0 mm²	25-30 A	220V
30.000 BTU/h	15-20 A	6.0 mm²	30-35 A	220V

A Importância do Dimensionamento Elétrico Correto para Ar-Condicionado

A instalação de um sistema de ar-condicionado vai muito além de fixar o aparelho na parede. O dimensionamento elétrico é um dos aspectos mais críticos, diretamente relacionado à segurança e ao desempenho do equipamento. A ABNT NBR 5410 é a norma brasileira que estabelece as condições mínimas para instalações elétricas de baixa tensão, e seu cumprimento é mandatório para garantir a proteção contra choques elétricos, sobrecargas e curtos-circuitos.

Bitola do Fio: Garantindo a Capacidade de Condução

A bitola do fio, ou seção transversal do condutor, deve ser escolhida com base na corrente nominal do ar-condicionado e na distância entre o quadro de distribuição e o aparelho. Um fio com bitola insuficiente pode superaquecer, derreter o isolamento e causar incêndios. Para um ar-condicionado de 12.000 BTU/h, por exemplo, que geralmente opera em 220V, a corrente nominal pode variar entre 6 e 8 Amperes. Nesses casos, um fio de 2.5 mm² é comumente indicado, mas é essencial que um eletricista residencial qualificado faça o cálculo exato, considerando a queda de tensão e o fator de agrupamento de cabos.

Para potências maiores, como 18.000 BTU/h ou 24.000 BTU/h, a corrente nominal aumenta, exigindo bitolas de 4.0 mm² ou até 6.0 mm². É fundamental que o circuito seja dedicado, ou seja, que o ar-condicionado não compartilhe o mesmo circuito com outros aparelhos, evitando sobrecargas no sistema elétrico da residência.

Disjuntor: Proteção Essencial contra Sobrecargas

O disjuntor é um dispositivo de segurança que interrompe o fluxo de corrente elétrica em caso de sobrecarga ou curto-circuito. Para ar-condicionado, o disjuntor deve ser dimensionado para suportar a corrente nominal do aparelho, mas desarmar rapidamente em situações de risco. Além do disjuntor termomagnético, a instalação de um disjuntor DR (dispositivo diferencial-residual) é altamente recomendada, e em muitos casos obrigatória pela NBR 5410, para proteção contra choques elétricos, detectando pequenas fugas de corrente para a terra.

Um ar-condicionado de 12.000 BTU/h, por exemplo, pode requerer um disjuntor de 15 a 20 Amperes, enquanto um de 24.000 BTU/h pode necessitar de um disjuntor de 25 a 30 Amperes. A escolha do disjuntor deve ser feita por um profissional, que considerará a potência nominal do equipamento e as características da instalação elétrica existente.

Aterramento: A Base da Segurança Elétrica

O sistema de aterramento é um componente vital para a segurança de qualquer instalação elétrica, incluindo a do ar-condicionado. Ele serve para desviar correntes de fuga para a terra em caso de falha no isolamento do equipamento, protegendo os usuários contra choques elétricos. A ABNT NBR 5410 exige que todos os equipamentos elétricos com partes metálicas acessíveis sejam aterrados. Um aterramento eficaz minimiza os riscos e contribui para a longevidade do aparelho.

Para garantir a conformidade e a segurança, é imprescindível que a instalação seja realizada por um eletricista residencial qualificado, que poderá emitir uma ART (Anotação de Responsabilidade Técnica), documento obrigatório do CREA que atesta a responsabilidade técnica pelo serviço. Para mais informações sobre as melhores práticas em reformas e instalações elétricas, consulte os guias técnicos disponíveis em https://www.thiagoandreottimartinho.com.br.

Perguntas Relacionadas:

Qual a diferença entre disjuntor termomagnético e disjuntor DR?
É possível instalar um ar-condicionado em uma tomada comum?
Como saber se minha instalação elétrica suporta um ar-condicionado?

Perguntas Frequentes

Qual a diferença entre disjuntor termomagnético e disjuntor DR?: O disjuntor termomagnético protege a instalação contra sobrecargas (excesso de corrente) e curtos-circuitos (contato direto entre fases ou fase e neutro), desarmando quando a corrente excede um limite pré-determinado. Já o disjuntor DR (Dispositivo Diferencial-Residual) tem a função específica de proteger pessoas contra choques elétricos, detectando pequenas fugas de corrente para a terra, que podem ser imperceptíveis para um disjuntor comum, mas perigosas para a vida humana. A ABNT NBR 5410 recomenda e, em muitos casos, exige a instalação de DRs em circuitos específicos, como os de áreas molhadas.
É possível instalar um ar-condicionado em uma tomada comum?: Não é recomendado instalar um ar-condicionado em uma tomada comum. A ABNT NBR 5410 exige que aparelhos de alta potência, como o ar-condicionado, tenham um circuito dedicado, ou seja, um circuito elétrico exclusivo com sua própria fiação e disjuntor no quadro de distribuição. Conectar um ar-condicionado a uma tomada comum pode sobrecarregar o circuito existente, causando aquecimento excessivo dos fios, desarme constante do disjuntor e até mesmo risco de incêndio. A potência nominal de um ar-condicionado é significativamente alta para ser compartilhada com outros eletrodomésticos.
Como saber se minha instalação elétrica suporta um ar-condicionado?: Para saber se sua instalação elétrica suporta um ar-condicionado, é essencial consultar um eletricista qualificado. O profissional realizará uma avaliação da capacidade do quadro de distribuição, da bitola dos fios existentes e da disponibilidade de circuitos dedicados. Ele verificará se a instalação está em conformidade com a ABNT NBR 5410 e se há aterramento adequado. Em muitos casos, pode ser necessário realizar adequações, como a instalação de um novo circuito, a troca de disjuntores ou a atualização da fiação, para garantir a segurança e o bom funcionamento do aparelho.

Conclusão

O dimensionamento correto da bitola do fio, do disjuntor e do aterramento é fundamental para a segurança e a eficiência da instalação de um ar-condicionado. A conformidade com a ABNT NBR 5410 não é apenas uma recomendação, mas uma exigência para proteger o imóvel e seus ocupantes. Contratar um eletricista residencial certificado para realizar o projeto e a execução é a melhor forma de garantir que todos os requisitos técnicos sejam atendidos, evitando problemas futuros e assegurando o pleno funcionamento do equipamento. Para mais informações e guias técnicos sobre reformas e instalações, visite https://www.thiagoandreottimartinho.com.br.
